الکتروموتور ضد انفجار زیمنس ( SIEMENS )
|
مشخصات فنی الکتروموتور | |||||
|---|---|---|---|---|---|
| مدل افزایشی ایمنی e | مدل افزایشی ایمنی d | مدل افزایشی ایمنی n | مدل گرد و غبار قابل انفجار | NEMA Ex | |
| محدوده ی ولتاژ | 0.12 - 165 kW | 0.25 - 950 kW | 0.09 - 1000 kW | 0.06 - 1000 kW | 1 - 300 HP |
| محدوده ی توان | در محدوده ی ولتاژ های رایج | 230, 460 & 575 V with 60 Hz | |||
| اندازه ی فریم | 63 M - 315 L | 71 M - 450 L | 63 M - 450 L | 56 M - 450 L | 140 - 440 |
| طراحی | تمامی ساختار های رایج | ||||
| نرخ سرعت | 750 - 3600 min-1 | 900 - 3600 min-1 | |||
| نرخ گشتاور | 0.3 - 10300 Nm | 1.5-1772 lb-ft | |||
| حوزه ی کاربرد | Ex-Zone 1 II 2G Ex e II T1-T3 | Ex-Zone 1 II 2G Ex de IIC T1-T6 | Ex-Zone 2 II 3G Ex nA II T3 | Ex-Zone 21/22 Zone 21: II 2D Ex tD A21 IP65 T120°C Zone 22: II 3D Ex tD A22 IP55 T120°C | Class I, Group D, Class II, Groups F&G Division 1 hazardous areas |
|
توصیف الکتروموتور | |||||
|
با الکتروموتور ضد انفجار زیمنس قادر خواهیم بود الزامات ایمنی عمومی را بیشتر رعایت کنیم: موتور EEx ناهموار آن به طور کاملا عملی حتی تحت بدترین شرایط قابل اعتماد خواهد بود . این قضیه در سراسر جهان بیش از صد هزار بار ثابت شده است. نتیجه: زیمنس مجموعه ای از بهترین الکتروموتورها را در سطح جهان از نظر کاربرد استاندارد بی نظیر آن گرد هم آورده است. |
|||||
کاربرد الکتروموتور ضدانفجار زیمنس :
- صنایع نفت و گاز و پتروشیمی
- صنایع رنگ سازی
- صنایع الکل سازی
- صنایع نضامی و هسته ای
- صنایع شیمیایی
- انتقال گازها
- جایگاه پمپ CNG
- انواع میکسر و همزن
- جابجایی سوخت
- پمپ بنزین
- معاذن ذغال سنگ
یکی از اصلی ترین فعالیت های شرکت زیمنس ، در زمینه ی الکتروموتور ضدانفجار زیمنس می باشد . زیمنس با داشتن سیصد و شصت هزار کارمند در 190 کشور دنیا فعالیت گسترده دارد ، سود خالص شرکت زیمنس در سال 2012 معادل 79 میلیارد دلار حاصل شده است .
الکتروموتورهای ضد انفجار زیمنس با نام تجاری زیمنس SIEMENS و استاندارد ISO ، NEMA ارائه می گردند.

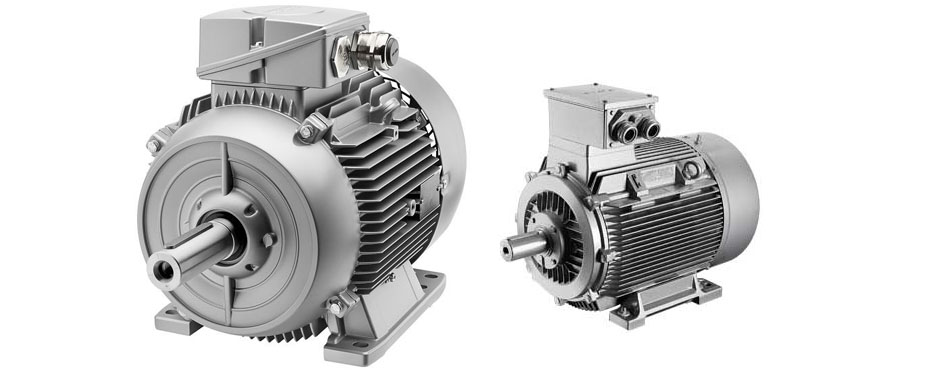

الکتروموتورهای زیمنس در قدرت های پایین تا توان های بالا با دورهای مختلف 700 ، 900 ، 1400 ، 3000 دور عرضه میگردد. برخی از انواع الکتروموتورهای زیمنس در تصویر ذیل قابل مشاهده است .
مشخصات الکتروموتور های ضد انفجار زیمنس:
کاملا قابل اطمینان و نیرومند، امنیت افزایش یافته
ولتاژ مجاز: طبق استاندارد IEC و NEMA
IEC: 230 V ... 13.2 kV
NEMA: 230 ... 460
سرعت مجاز، شتاب در نیروی مجاز:
IEC: عملکرد خطی 750 … 3600 rpm
NEMA 900 … 3600 rpm
ماکسیمم سرعت:
تا 12000 دور در دقیقه با استفاده از اینورتر Ex de
قدرت مجاز: طبق استاندارد IEC و NEMA
IEC: 0.12 ... 70,000 kW
(0.16 ... 95,200 HP)
NEMA: 1 ... 400 HP
گشتاور مجاز، نیروی مجاز: طبق استاندارد IEC و NEMA
IEC: 0.61 ... 450,000 Nm
NEMA: 3.0 … 1772 lb-ft
طول شافت: طبق استاندارد IEC و NEMA
IEC: 63 ... 1250
NEMA: 140 ... 440
درجه حفاظت:
IEC: IP20, IP55, IP56 (به غیر از مصارف دریایی سنگین), IP65, IP67, IP68
NEMA: IP54
نوع و محدوده حفاظت از عدم انفجار و آتش سوزی:
IEC: Ex e II, Ex de IIC, Ex d IIC, Ex de I, Ex d I, Ex p II and double protection Ex d plus Ex e NEMA: Class I, Group D, Class II, Groups F&G, Division 1, Class I, Groups C&D, Division 1
نوع سیستم خنک کننده: طبق استاندارد IEC و NEMA
IEC: Self-ventilated, force-ventilated, water-cooled, pipe-cooled, air/air cooler, air/water cooler
NEMA: TEFC (totally enclosed fan cooled)
